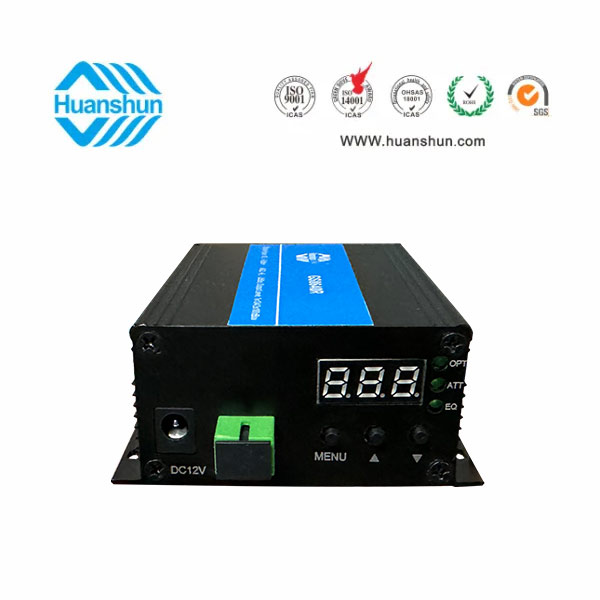

GS86（100）40W/GS86（100）40NW樓棟光接收機是適應全光網傳輸-光纖到樓棟（FTTB）而設計的低光功率光接收產品。本機選用高靈敏度光電管，砷化鎵低噪聲放大，光控AGC，末級采用砷性鎵IC推挽放大，輸出電平在-7dBm接收時RF單路主路輸出106dBuV，雙路輸出102dBuV；本機還配置外置式高精度抗雷擊開關電源，光接收功率、RF輸出電平LED在線指示，0～15dB輸出電平和斜率調節。由于主要器材性能優越，加上精心設計的電路配合，從而保證了性能指標高，可靠性好。本機可內置網管應答器構成帶網管一體機，網管支持SNMP和WEB，實現遠程實時在線監控光接收功率、RF輸出電平等，是理想的有線電視光傳輸網絡的終端接收設備。
● 室內或箱式壁掛安裝結構，連接線在同一方向，節省箱體空間；
● 主機與電源分離，有效降低溫度，能在高溫下長壽命工作；
● 電源采用抗雷擊、抗浪涌、電信級產品設計，有效提升可靠性；
● 選用高靈敏度光器件、全砷化鎵放大，整機光電性能指標優越：
● 輸出衰減和均衡斜率均采用電子衰減,調整范圍0-15dB：
● 光控AGC，光輸入+2dBm～-7dBm變化時，RF輸出基本恒定。
| 項目 | 單位 | GS10040W | GS10040NW |
| 光波長/光接口 | nm | 1300～1560nm，SC/FC/APC（反耗≥48） | |
| 光功率輸入幅度 | dBm | -9～+2 | |
| 光反射損耗 | dB | ≥48 | |
| 頻率范圍 | MHz | 47或85～1000 | |
| 帶內不平度 | dB | ±0.75 | |
| 射頻輸出電平 | dBuV | ≥1*106或2*102（-7dBm） | |
| AGC特性 | dB | -7～+2dBm/標稱輸出電平±1.5 | |
| C/N | dB | ≥52（-1dBm接收時） | |
| CTB/CSO | dB | 68/70(標稱輸出電平時) | |
| 輸出衰減/輸出均衡 | dB | 0～15 | |
| 射頻端口反射損耗 | dB | 47～550MHz≥16，550～1000MHz≥14 | |
| 網管 | / | / | RJ45網口，支持SNMP和WEB，監測光輸入功率，RF輸出電平和在機電壓 |
| 工作溫度/儲存溫度 | ℃ | -25～+55/-40～+75 | |
| 供電/功耗 | V/W | 175～255V或饋電35～75V/≤6 | |
| 射頻輸出阻抗 | Ω | 75 | |
| 等效輸入噪聲電流 | PA/  | ≤8 | |
| 測試口精度 | dB | -20±1（單路輸出時，雙路輸出無此功能） | |
| 射頻輸出連接器 | FL-10公制或英制 | ||
| 尺寸 | mm | 135×78×40 | |
| 產品名稱 | 型號 | 主要功能描述 |

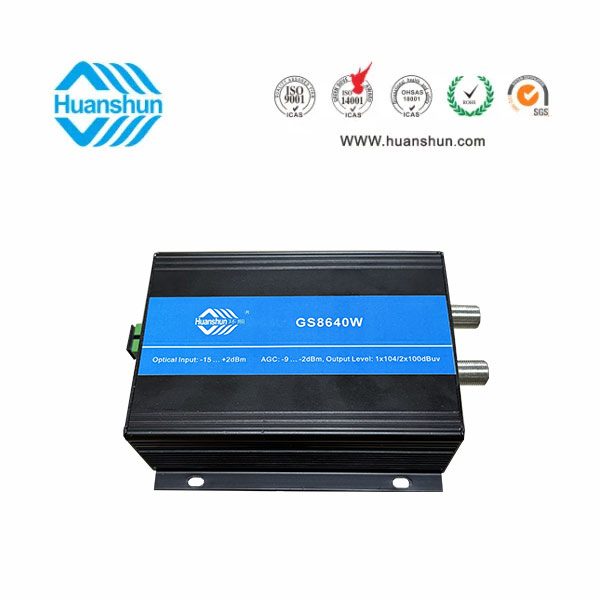

| 樓棟光接收機 | GS8640W | 47～860MHz,-7～+2dBm/RF 1×106或2×102dBuv，電調輸出電平和斜率均衡，外置 90～255V-12V 1A 電源適配器 |
| GS10040W | 47～1000MHz,其它同上 | |
| GS8640NW | 47～860MHz,-7～+2dBm/RF 1×106或2×102dBuv，電調輸出電平和斜率均衡，內置網管應答器，外置 90～255V-12V 1A 電源適配器 | |
| GS10040NW | 47～1000MHz,其它同上 |
