| 類型 : | 有線電視設備 |
| 功能 : | 信號傳輸裝置，信號傳輸設備, Signal Monitoring Equipment |
| 認證 : | ISO |
| 條件 : | 最新 |
| 型號: | HSGS26082 |
| 起源 : | 中國,寧波 |
| 商標 : | 環順 |
| 規格 : | 92*80*25mm |
| 海關編碼 : | 8517622990 |

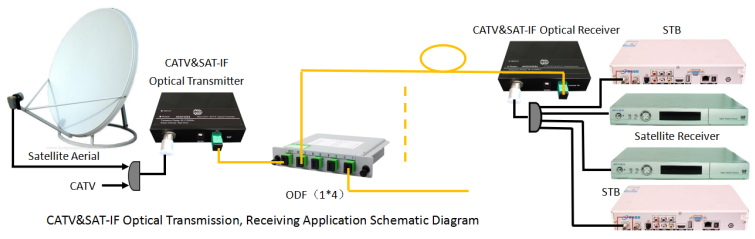

HSGS26082系列CATV&SAT-IF光接收機是一款FTTH型CATV+SAT IF高性能光傳輸設備，適用于有線電視和衛星直播電視同網傳輸。本機選用高帶寬、高靈敏度光電管和低噪聲匹配電路，全鉮化鎵IC放大，光接收范圍-15～+2dBm，光控AGC-8～0dBm/RF80dBuv恒定輸出。為方便用戶使用，本機還在面板上設有工作電源和光功率接收監測LED指示燈。
高品質：采用高響應光電管，全砷化鎵低噪聲MMIC放大，光控AGC，從而保證了較高的電性能指標；

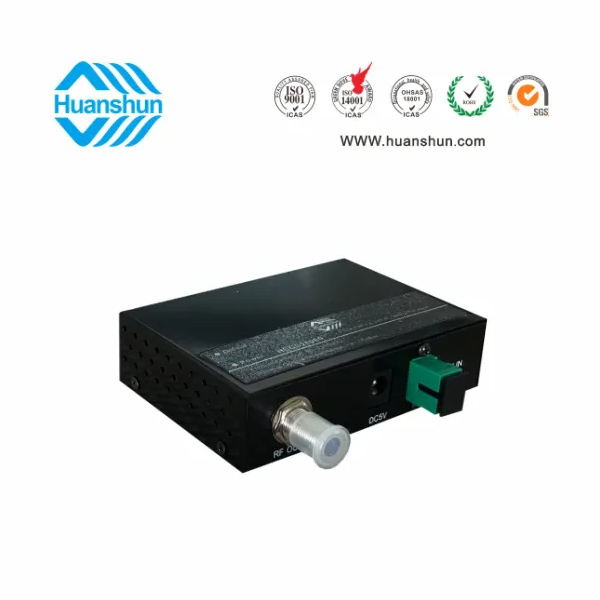

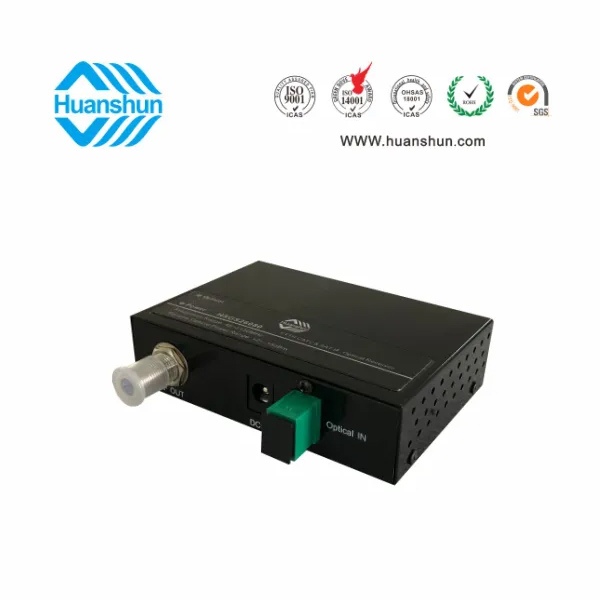

靈活性：本機迷你鐵盒結構，室內壁掛式，占用很少的室內空間， 應用靈活方便；
可靠性：外置高性能的電源適配器，可在90∽255Vac市網電壓中工作，抗靜電防雷擊；

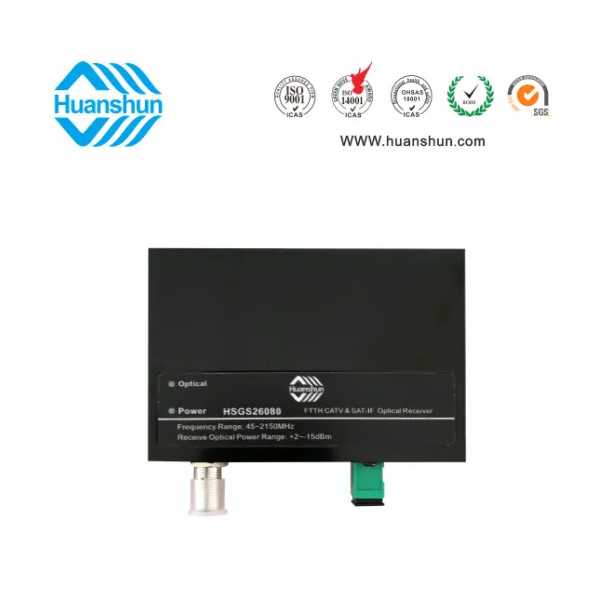

直觀性：本機正面設置了電源和光功率狀態指示，方便用戶 應用，快速解析故障原因。
| 項目 | 性能參數 | 備注 | |
| 輸入光功率范圍 | -15~+2dBm | ||
| AGC：-8~0dBm | |||
| 響應率 | ≥0.9A/W | ||
| 光回波損耗 | ≥45dB | SC/APC | |
| 接收波長 | 1260~1600nm | HSGS26082 | |
| 頻率范圍 | 45-2150MHz | CATV &SAT-IF | |
| CATV | 平坦度 | ±1.0dB(47~1000MHz) | |
| 輸出電平 | ≥80dBμV | -8~0dBm/AGC | |
| CNR/CSO/CTB | ≥50dB/≥60dB/≥65dB | -1dBm 輸入 | |
| MER/BER | ≥32(64QAM)/≤1×10-4 | -12dBm | |
| 反射損耗 | ≥14dB(47~1000MHZ) | 輸出阻抗/75Ω | |
| 自動增益控制范圍 | ±1dB(-8~0dBm) | ||
| SAT-IF | 平坦度 | ±1.5dB(1000~2400MHz) | 隨著輸入電平變化 |
| 輸出電平 | ≥65-75dBuv | -8~0dBm/AGC | |
| 反射損耗 | ≥10dB(1000~2150MHz) | 輸出阻抗/75Ω | |
| 自動增益控制范圍 | ±1dB(-8~0dBm) | ||
| RF頭 | F型英制 | ||
| 光纖連接器 | SC/APC | ||
| 供電 | 5V/500mA | 外置 AC90～255V→DC5V | |
| 電耗 | <2W | ||
| 工作 / 儲存溫度 | -5~45℃/-25~75℃ | 5～90（不冷凝） | |
| 尺寸 | 92×80×25mm | ||
產品名稱 | 型號 | 技術參數 |
CATV&SAT-IF光接收機 | HSGS26080 | RF工作帶寬45～2150MHz，光工作波長1290～1600nm,光接收功率-8～0dBm/RF CATV80dBuv，SAT-IF65-75dBuv，RF接口F型公制或英制（訂貨時說明），光輸入接口SC/APC |
